电源变压器方式和开关方式的优缺点有哪些?

来源:小编    作者:小编    浏览 次     时间:2021-12-27

  前期小编有简单解析了为什么需要ACDC转换、采用变压器方式和开关方式的ACDC电源基础知识,说明了工作状况和原理电路图,下面跟大家聊下电源变压器方式和开关方式它们之间的优点及缺点。

  采用电源变压器方式的优点:

  1、电路较为容易

  2、噪音少

  3、成本低

  采用电源变压器方式的缺点:

  1、体积、重量增加

  2、会发热

  3、效率不佳

  采用电源开关方式的优点:

  1、体积小、重量轻

  2、不易发热

  3、效率高

  采用电源开关方式的缺点:

  1、电路复杂

  2、高耐压元件多

  3、开关时会产生噪声

  两者的优缺点基本反着来,如果比较电路构造会发现因转换方式不同,构造有些差异,但仍以采用开关方式的电路较为复杂。另外电源开关方式必须使用控制电路,基本上使用电源IC。两者使用元件非常类似,但开关方式大多为高耐压元件,元件的规格会影响到制造成本。两者最大差异在于效率,而体积和重量也是开关方式有优势。

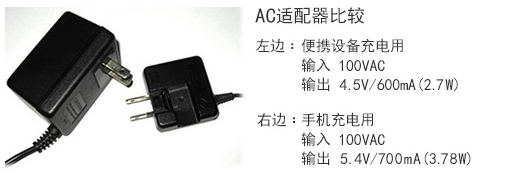

电源变压器方式和开关方式的优缺点有哪些?(图1)

  上图为便携式电子设备的充电用ACDC适配器,左边采用变压器方式,右边则是开关方式。两者规格相互比较之下,右边明显偏小。

  ACDC电源开关方式是将先将AC输入(50/60Hz)DC化再转换成高频的AC,因此能使用较小的变压器和输出电容器,大幅度缩小外形尺寸。基本工作方式和上篇文章说明的开关方式为将AC输入整流-平滑后,其余步骤则和DCDC转换器相同。效率方面的情况也是如此,采用开关方式时,由于只须扣除必要的功率,因此能提升效率,如此一来自然可以抑制发热。

  至于acdc电源设计,必须配合效率、尺寸和成本,但如果能先理解方式不同造成的差异,以及各方式的优缺点,就可以选出最优的方式。
