博众达BZD-高频变压器安全性试验

来源:小编    作者:小编    浏览 次     时间:2022-03-10

  高频变压器安全性实验需求在IEC-65及UL1411规范中已有具体的规则。安全性实验首要包含以下内容:

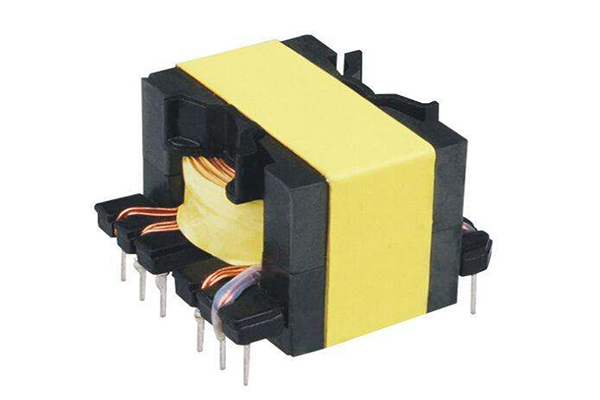

高频变压器

  一、绝缘电阻

  变压器各绕组及绕组与铁心、静电屏蔽层之间的绝缘电阻在常态下均应大于1000M欧,在高温实验和稳定温热实验后应不低于10M欧(IEC-65规则为不低于4M欧)。测试绝缘电阻的直流电压为500V。

  二、抗电强度

  变压器初级与次级绕组、铁心、静电屏蔽层之间应能接受频度50Hz,3500V(有效值)电压效果(IEC-65规则的实验电压为3000V有效值),次级绕组与铁心、静电屏蔽之间应能接受频率50Hz,1000V(有效值)电压的效果而无击穿和飞弧。限制电流为1mA(该值视变压器功率而定,最大不超过10mA)。

  三、感应电感电压实验

  1、次级绕组加规则电流的继续时间实验。

  2、变压器应在次级各绕组负载到达规则电流的条件下,继续作业整15天。

  3、次级绕组带负载时不该呈现的情况,次级绕组带负载时,在下列任何一种条件下均不该呈现失火或电击的风险:

高频变压器

  高频变压器次级绕组短路。次级绕组负荷到电流等于额定电流加上短路电流与额定电流之差的75%。次级绕组负荷到电流等于额定电流加上短路电流与额定电流之差的50%。次级绕组负荷到电流等于额定电流加上短路电流与额定电流之差的25%。次级绕组负荷到电流等于额定电流加上短路电流与额定电流之差的20%。次级绕组负荷到电流等于额定电流加上短路电流与额定电流之差的15%。次级绕组负荷到电流等于额定电流加上短路电流与额定电流之差的10%。次级绕组负荷到电流等于额定电流加上短路电流与额定电流之差的5%。次级绕组负荷到额定电流。

  4、短路电流的测定:于室温下,在变压器初级施加电压约为1min后丈量短路电流。高频变压器如有外部保护装置(如限温熔断器),则在丈量时须将其短路。假如30A的线路熔断器或变压器绕组在加上初级电压后1min之内断开,则认为短路电流即是线路熔断器或绕组在断开前一会儿记录到的电流值。使命一绕组的短路电流有必要在其他次级绕组开路时丈量。

  5、进行15天不正常作业实验的样品有必要按以下规则进行预备:变压器有必要旋转在白色薄棉纸掩盖的软木台面上。外露的不带电金属零件和每一个次级绕组的一端有必要经过1A疾速熔断器接地。有必要用单层薄纱布松松地掩盖在变压器上或其独自的外壳上。变压器有必要经过30A的熔断器连接到规则电源的电路上。

  6、每一项15天不正常作业实验有必要继续进行到呈现失火的风险(即被试电路熔断)或15天停止。

  7、实验时,假如薄纱布或薄纸火热或起火,1A熔断器断开,或呈现击穿,实验成果就不能采用。

高频变压器

  8、实验后仍在热状态下,高频变压器接受50Hz,1000V的抗电强度实验。实验电压有必要在完结不正常作业实验后约1min加到变压器上。
